编译

1. 登录Linux服务器。
2. 执行如下命令，切换至root用户。

   su - root

3. 将源码包“Ascend310B-source.tar.gz”上传至Linux系统root用户属组目录下，例如/opt。
4. 执行如下命令，进入源码包所在目录，例如/opt。

   cd /opt

5. 执行如下命令，解压源码包“Ascend310B-source.tar.gz”。

   tar -xzvf Ascend310B-source.tar.gz

   tar -xzvf 源码包

6. 执行如下命令，进入product目录。

   cd Ascend310B-source/dtb/dts/hi1910b/hi1910BL/product

7. 执行如下命令编辑hi1910B-pinctrl-M100-B51.dtsi文件。

   vim hi1910B-pinctrl-M100-B51.dtsi

   根据表格表1管脚19、21、23与24的端口复用寄存器基地址为0x0082320000，管脚19、21、23与24的复用寄存器偏移地址分别为0x068、0x06c、0x060和0x064。

   找到pinmux@82320000节点，修改SPI0节点的复用寄存器的值即可。

   当前寄存器值0x0为SPI功能，将其更改为0x3，0x3为gpio功能。

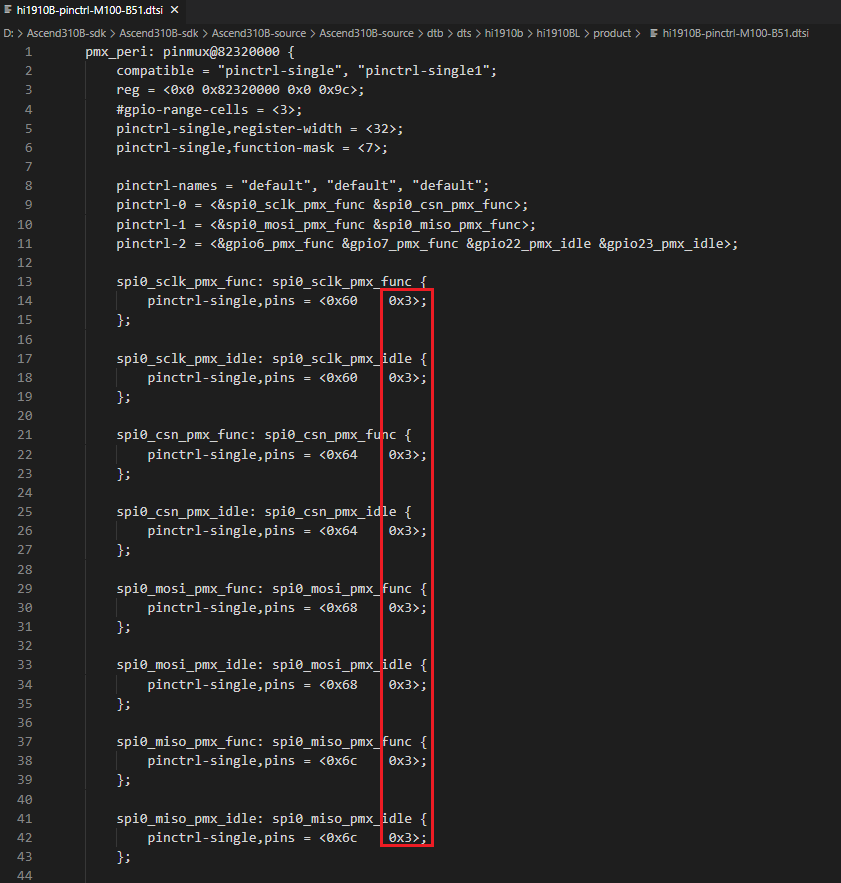

   更改后如下图所示，图中红色方框内为修改内容。



   用户可根据自身需要配置端口复用寄存器的值，寄存器的值与复用功能的对应关系请参见表1。

8. （可选）hi1910B-pinctrl-M100-B51.dtsi文件未全部包含表1中涉及的管脚，当用户需要复用文件中未涉及的管脚，可参考此步骤添加。

   • 当管脚的复用寄存器基地址为0x00C4000000、0x0082320000或0x0400140000时，可在hi1910B-pinctrl-M100-B51.dtsi文件中对应节点下参考如下格式进行配置。

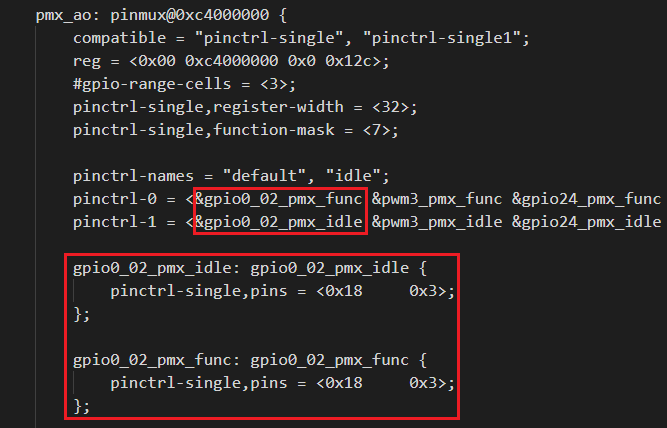

     示例：在0x00C4000000节点下新增配置，将管脚22复用为gpio0_02，红框内为新增内容。



   • 当管脚的复用寄存器基地址为0x00A0140000时，hi1910B-pinctrl-M100-B51.dtsi文件中无此节点，此时可参考hi1910B-pinctrl-M150-B50.dtsi中的配置。



     说明

     hi1910B-pinctrl-M150-B50.dtsi在“Ascend310B-source/dtb/dts/hi1910b/hi1910BL/product”目录下。

9. 按“Esc”键，再执行如下命令，保存修改并按“Enter”键退出。

   :wq!

10. 执行以下命令，返回至opt目录。

    cd /opt

11. 禁用SPI0功能。

    由于SPI0的管脚被改成GPIO功能，SPI0的驱动无法使用，需要将其功能进行屏蔽。

    执行以下命令，打开Ascend310B-source/dtb/dts/hi1910b/hi1910BL/base路径下的“hi1910B-spi.dtsi”文件。

    vim Ascend310B-source/dtb/dts/hi1910b/hi1910BL/base/hi1910B-spi.dtsi

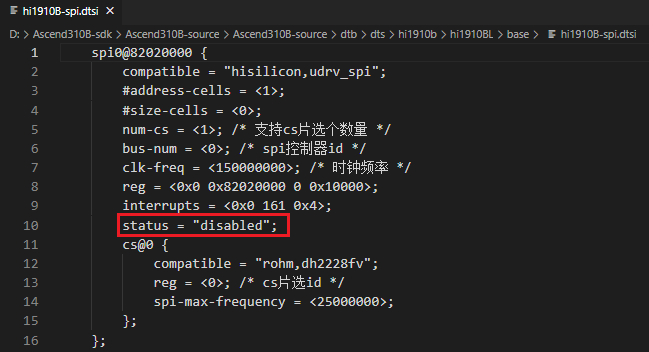

    在SPI0设备节点中添加语句status = disabled;以禁用SPI0管脚的主功能。修改完成后如下图所示，图中红色方框内为新增内容。



    说明

    本节以SPI0为例，修改dts文件，若复用其他管脚功能，请根据实际情况修改dts文件，禁用不使用的功能或添加新功能。

12. 按“Esc”键，再执行如下命令，保存修改并按“Enter”键退出。

    :wq!

13. 执行如下命令，编译dtb文件。

    cd /opt/Ascend310B-source

    bash build.sh dtb

    出现如下回显，表示编译内核dtb文件成功。

    generate /opt/Ascend310B-source/output/dt.img success!
    sign /opt/Ascend310B-source/output/dt.img success!

    说明

    编译后的dt.img文件会自动存放于output目录下。
