连接MIPI接口和摄像头
准备物料
物料包括：启智01、MIPI摄像头、MIPI软排线、十字螺丝刀、六角螺丝刀等
说明
启智01可以使用的MIPI摄像头是：Raspberry Pi Camera Module 2,该摄像头使用的传感器的型号是：Sony IMX219 8-megapixel sensor。
连接MIPI摄像头
可以按照下面的步骤将启智01与MIPI摄像头连接：

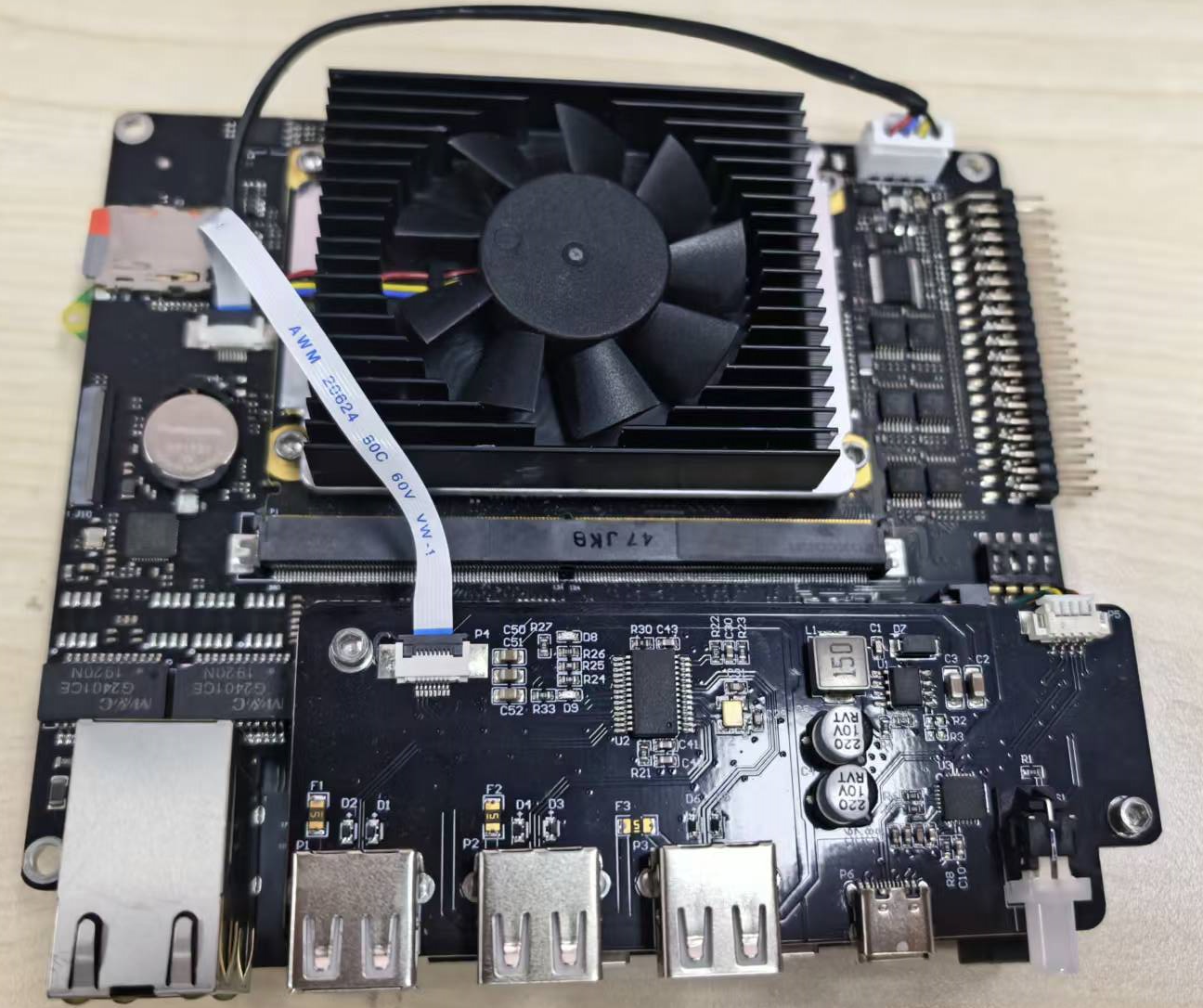

- 拆掉启智01底部的四个胶皮垫，并将底部的螺丝都拧下来，拆开启智01开发者套件的外壳，将开发板拆下来。

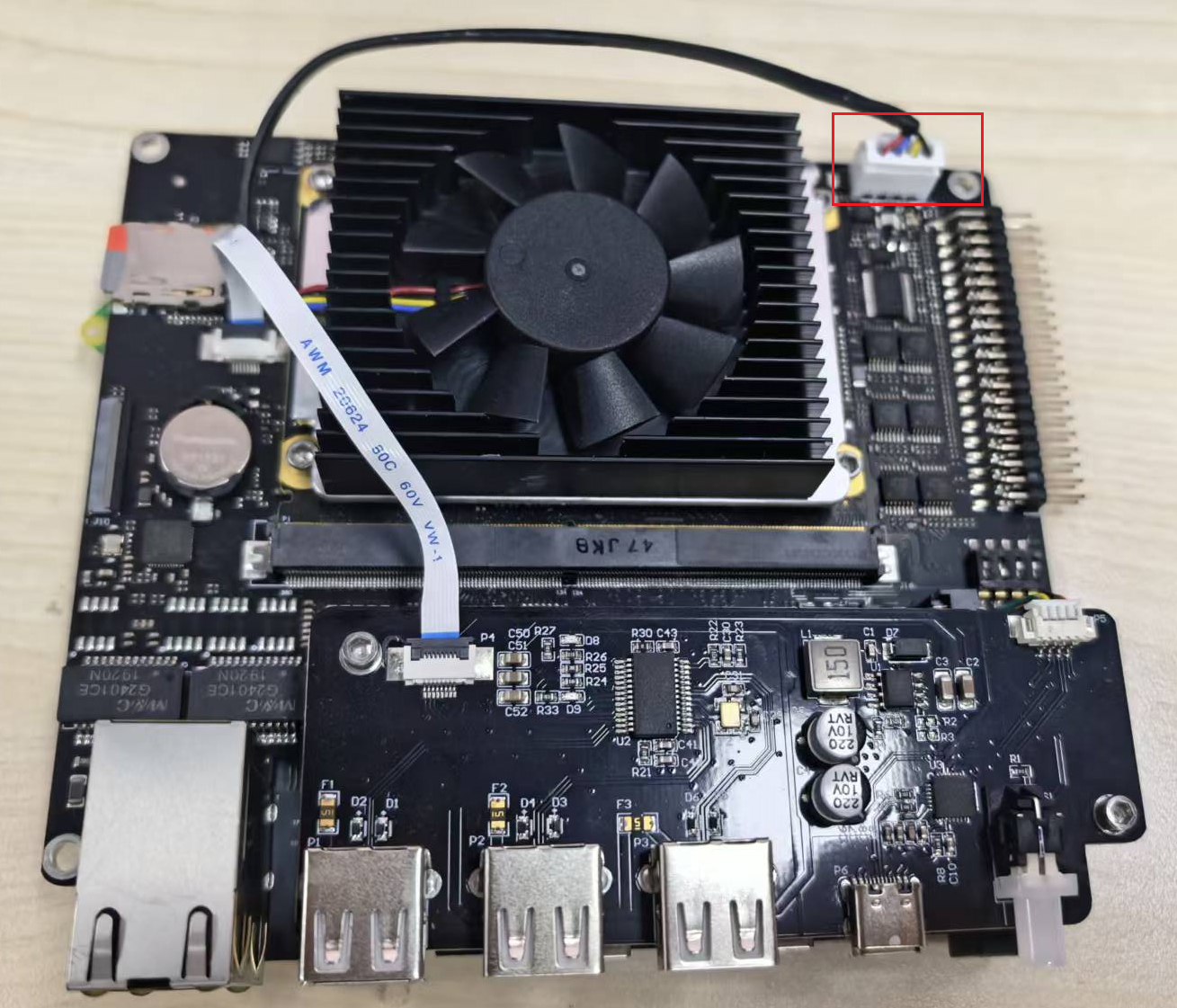

- 拔掉风扇与开发板的连接线，红框中的插头拔掉即可。
- 使用六角改锥将核心板上的四个螺丝拧下来，四个螺丝都拧下来之后，核心板会翘起，然后将核心板从插槽中取下。

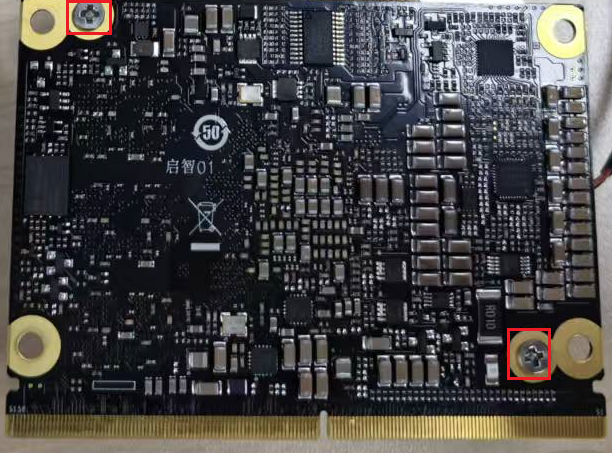

- 将风扇朝下放置，然后使用十字改锥将对角的两个螺丝拧下来，然后将风扇和核心板分离开。

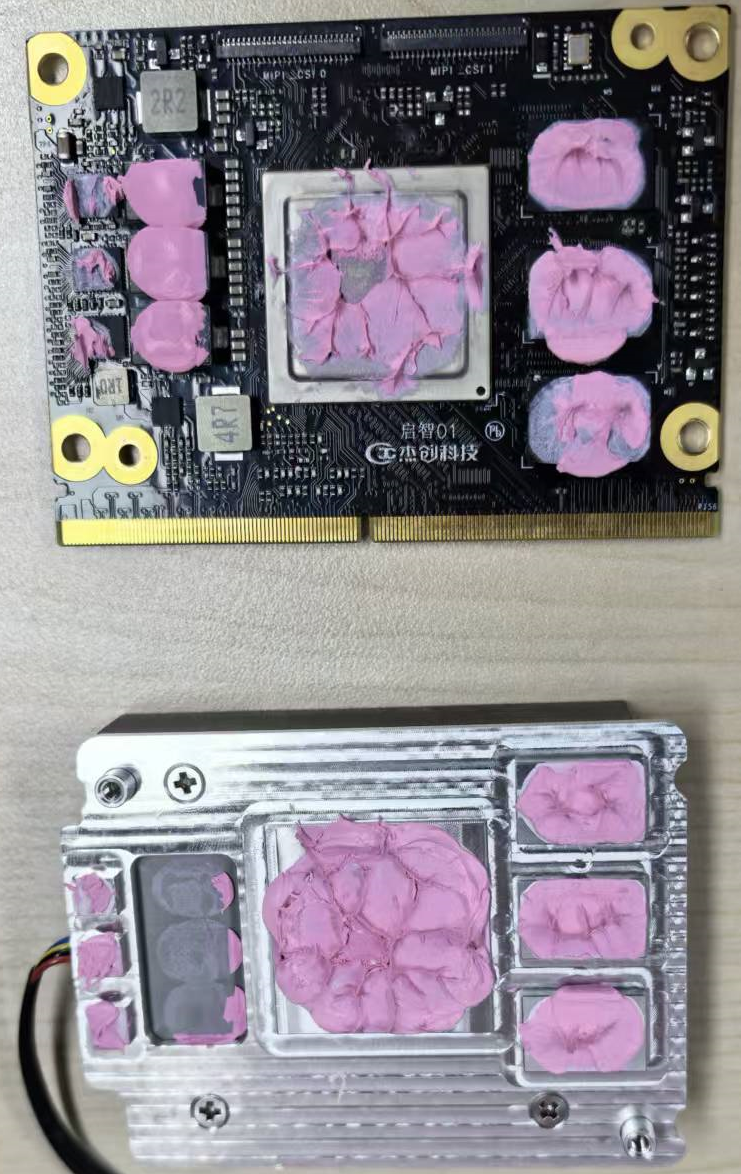

核心板与风扇分离
- 在核心板的顶部包含两个MIPI接口，将MIPI接口的卡扣向上拨，然后将软排线插入MIPI接口中，接着将将卡扣向下按下，软排线与核心板的MIPI接口就连接好了。
提示
将软排线插入MIPI接口时，需要让软排线裸露的金手指朝下。

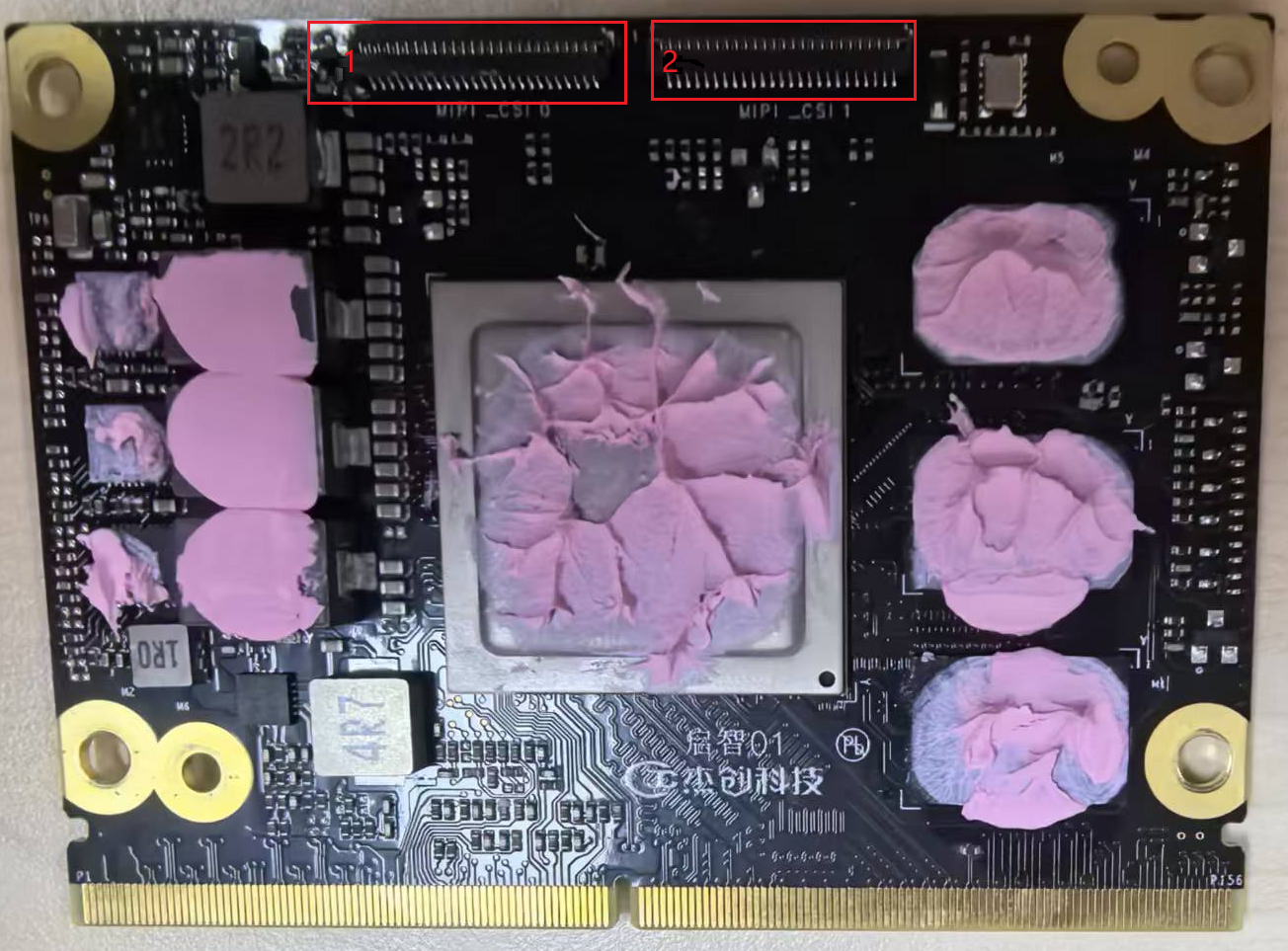

核心板上的MIPI接口

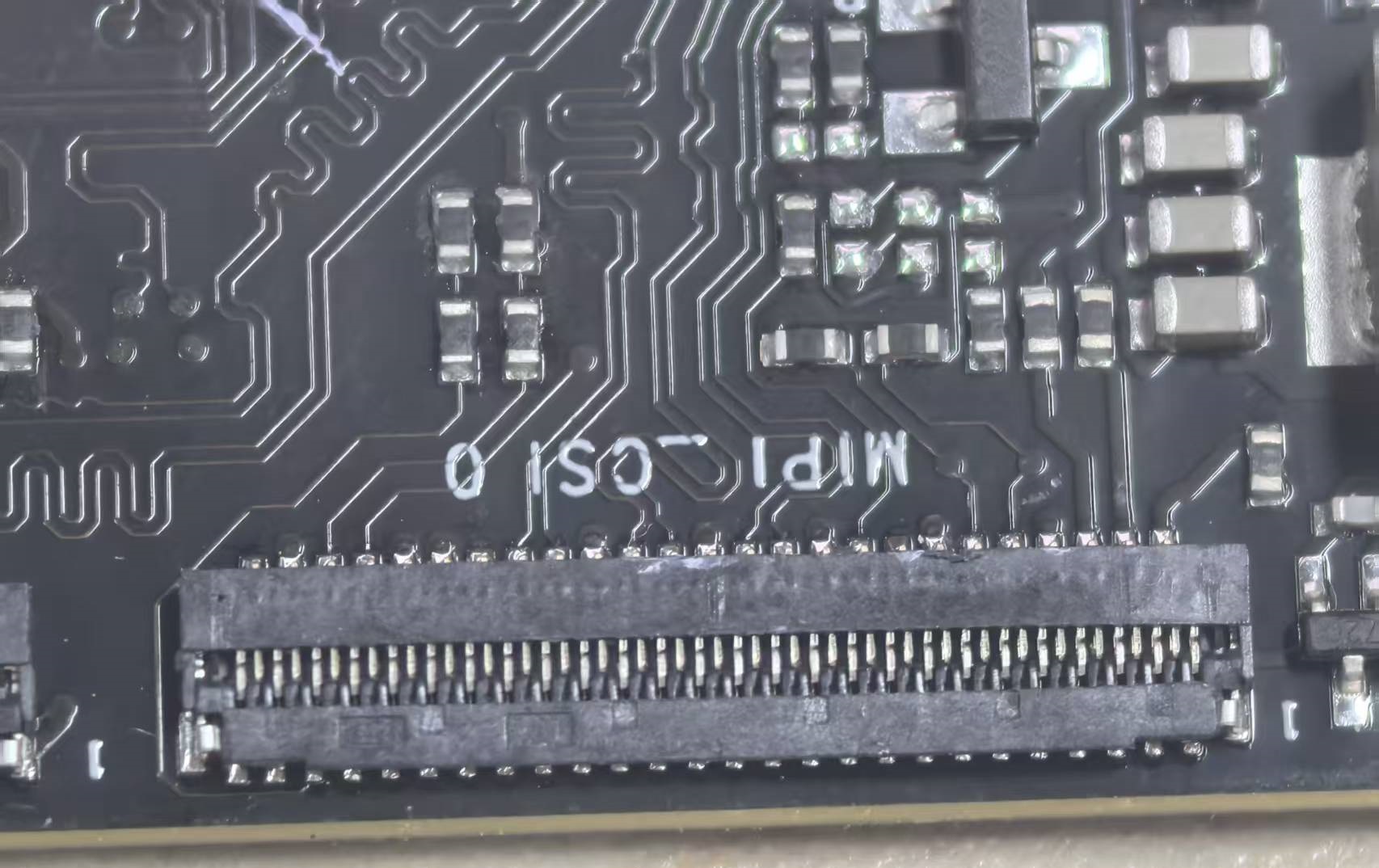

卡扣的初始状态

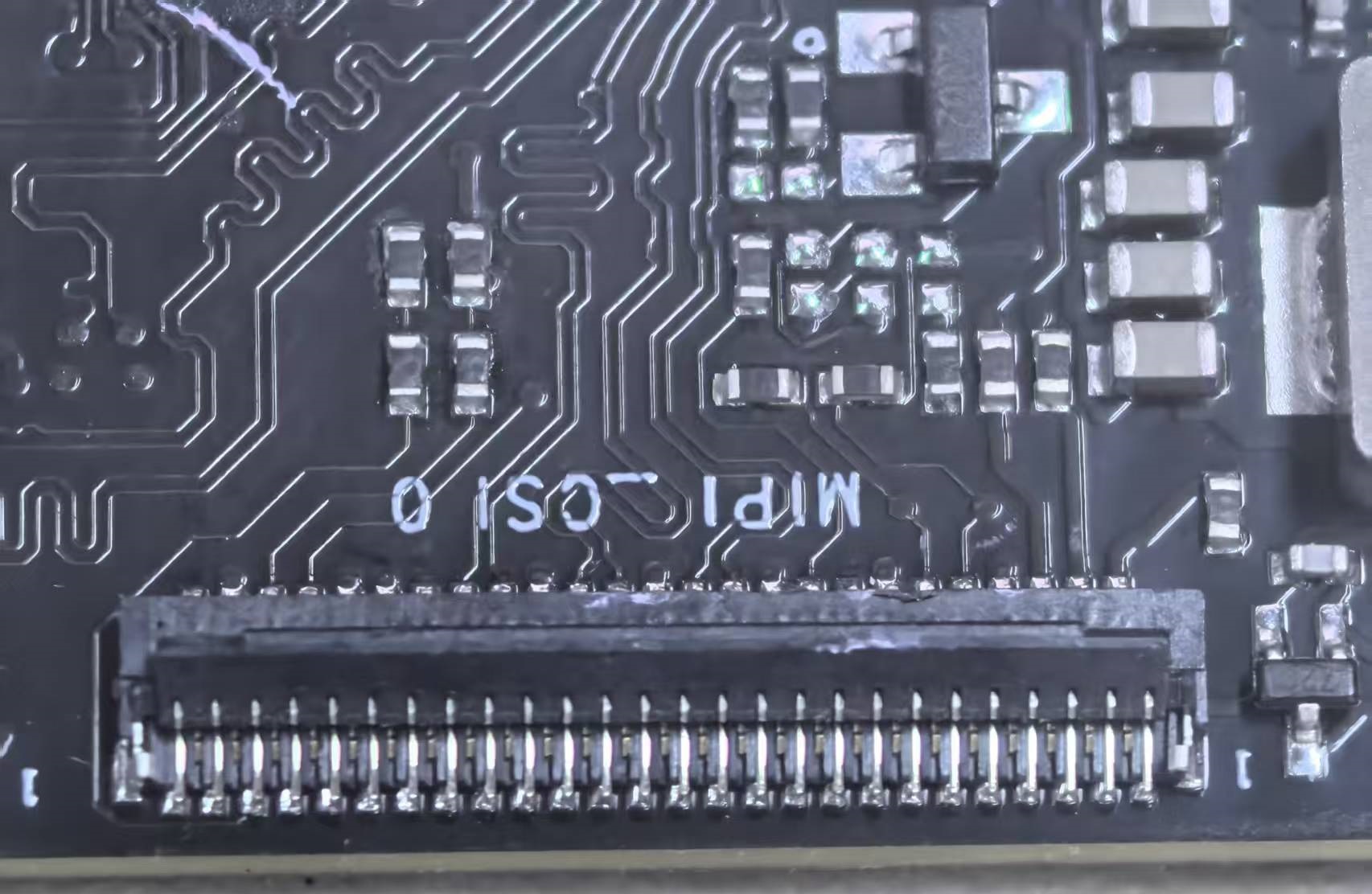

卡扣拨上去的状态
在卡扣中放上软排线的状态

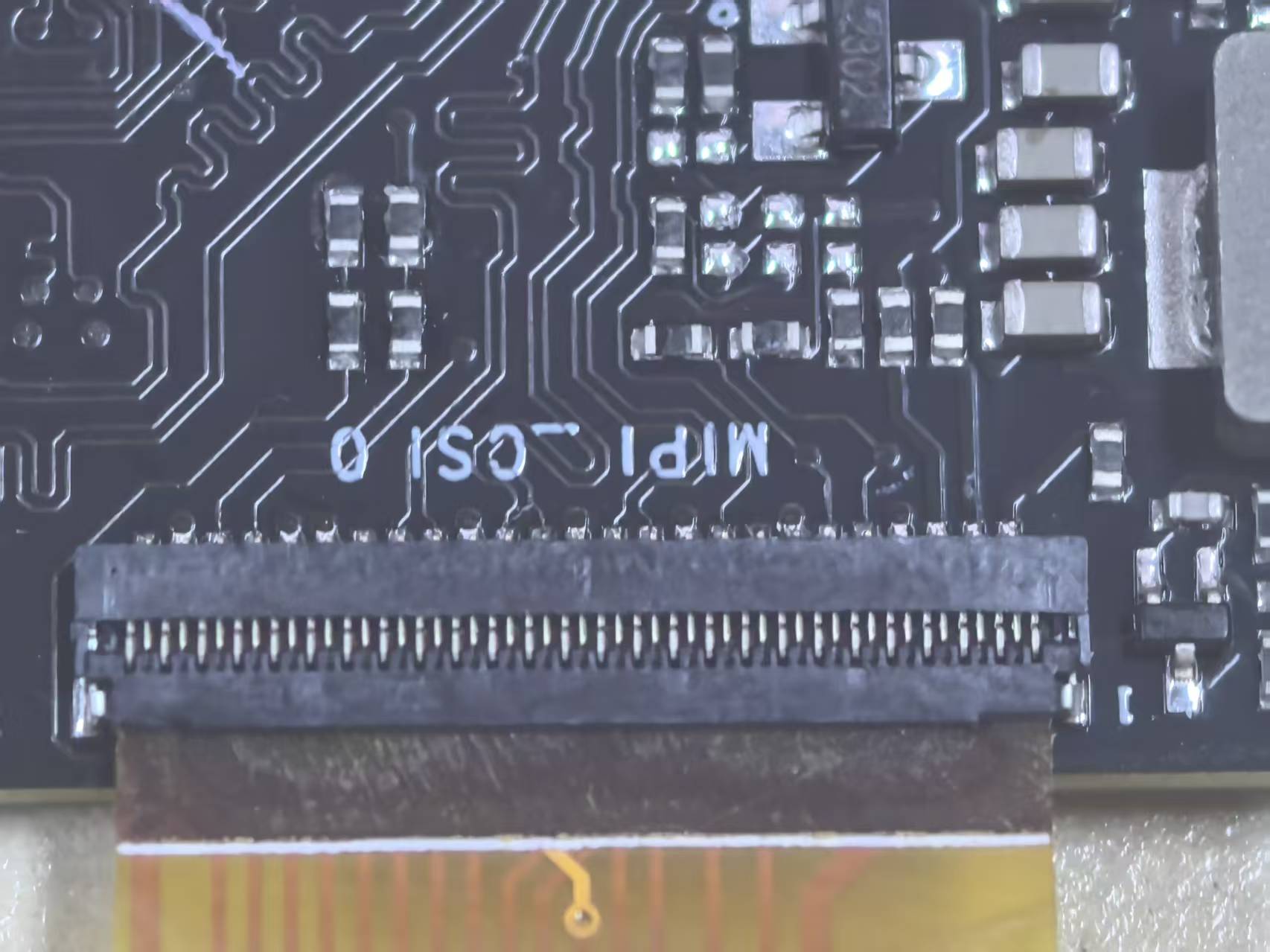

卡扣归位的状态
6. 软排线在核心板上插好之后，然后将风扇与核心板用之前拧下的两个螺丝固定好。
7. 将核心板倾斜的插入主板上的插槽中，然后用拆下来的四个螺丝将核心板固定在主板上。
8. 将风扇与开发板的连接线插好。
9. 将MIPI摄像头上MIPI接口的卡扣拨开，然后将软排线插入MIPI接口中，并将卡扣归位。

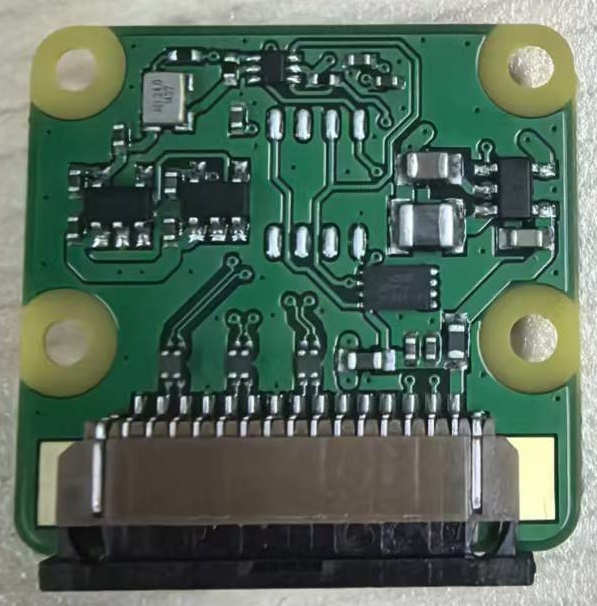

第1步从卡扣的两端拨开卡扣

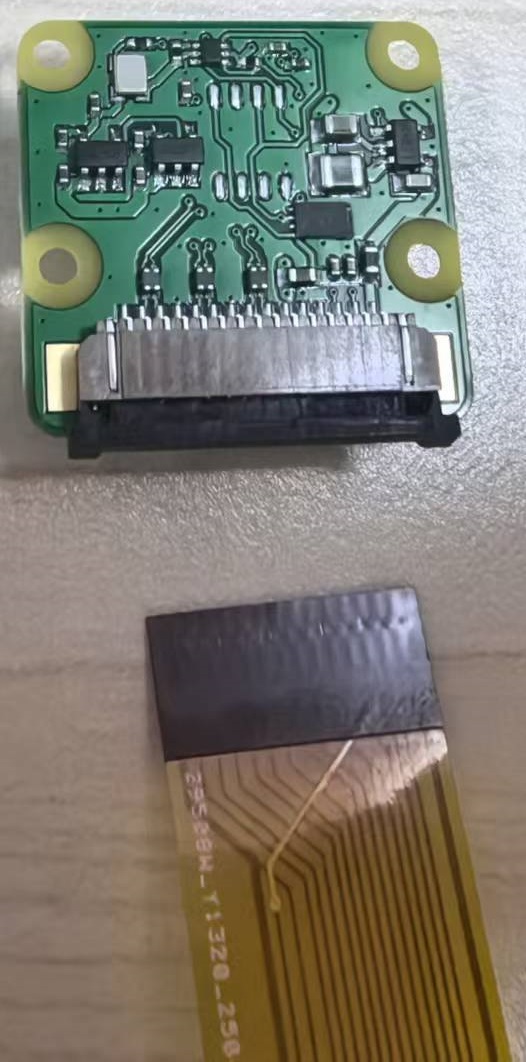

第2步准备连接

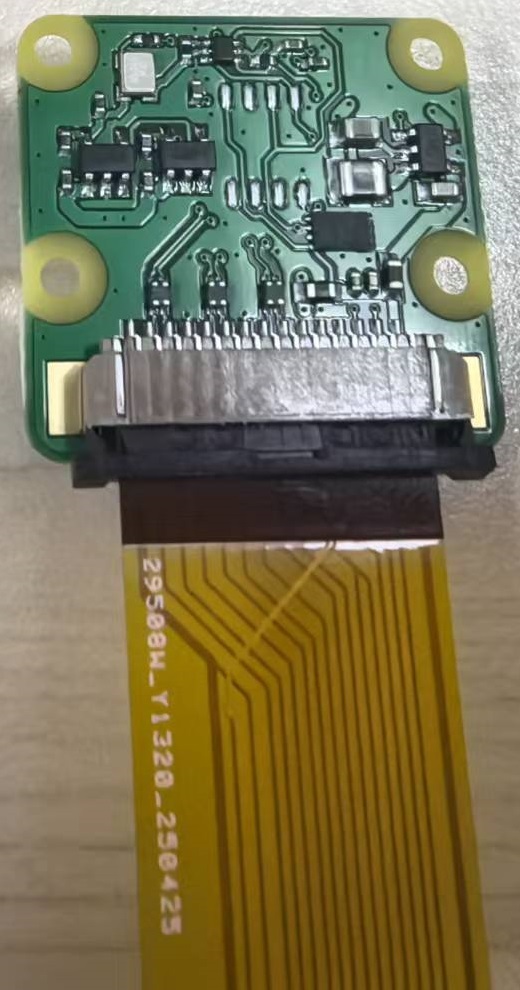

第3步将软排线插入MIPI摄像头中

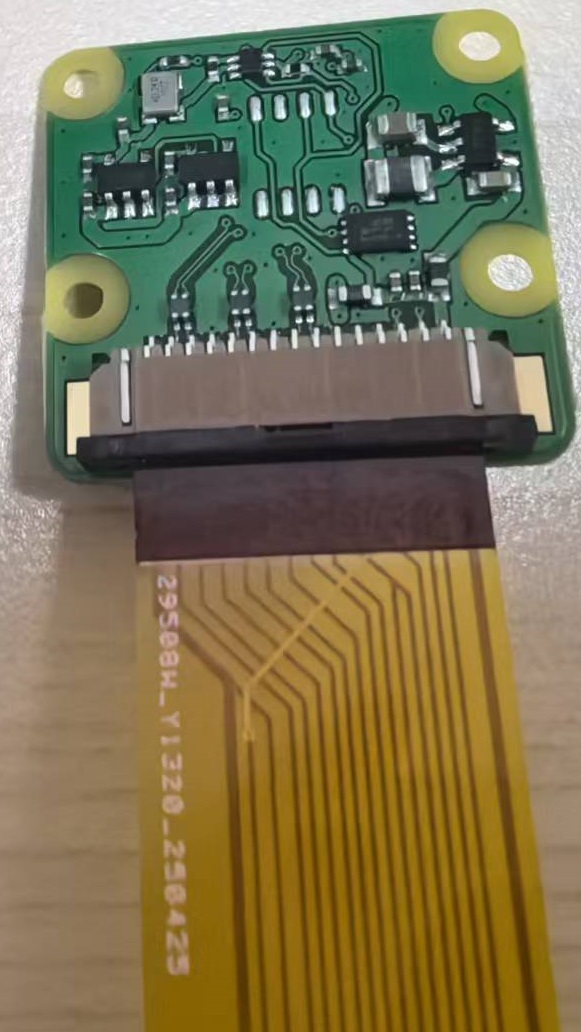

第4步向下按压卡扣的两端将卡扣归位

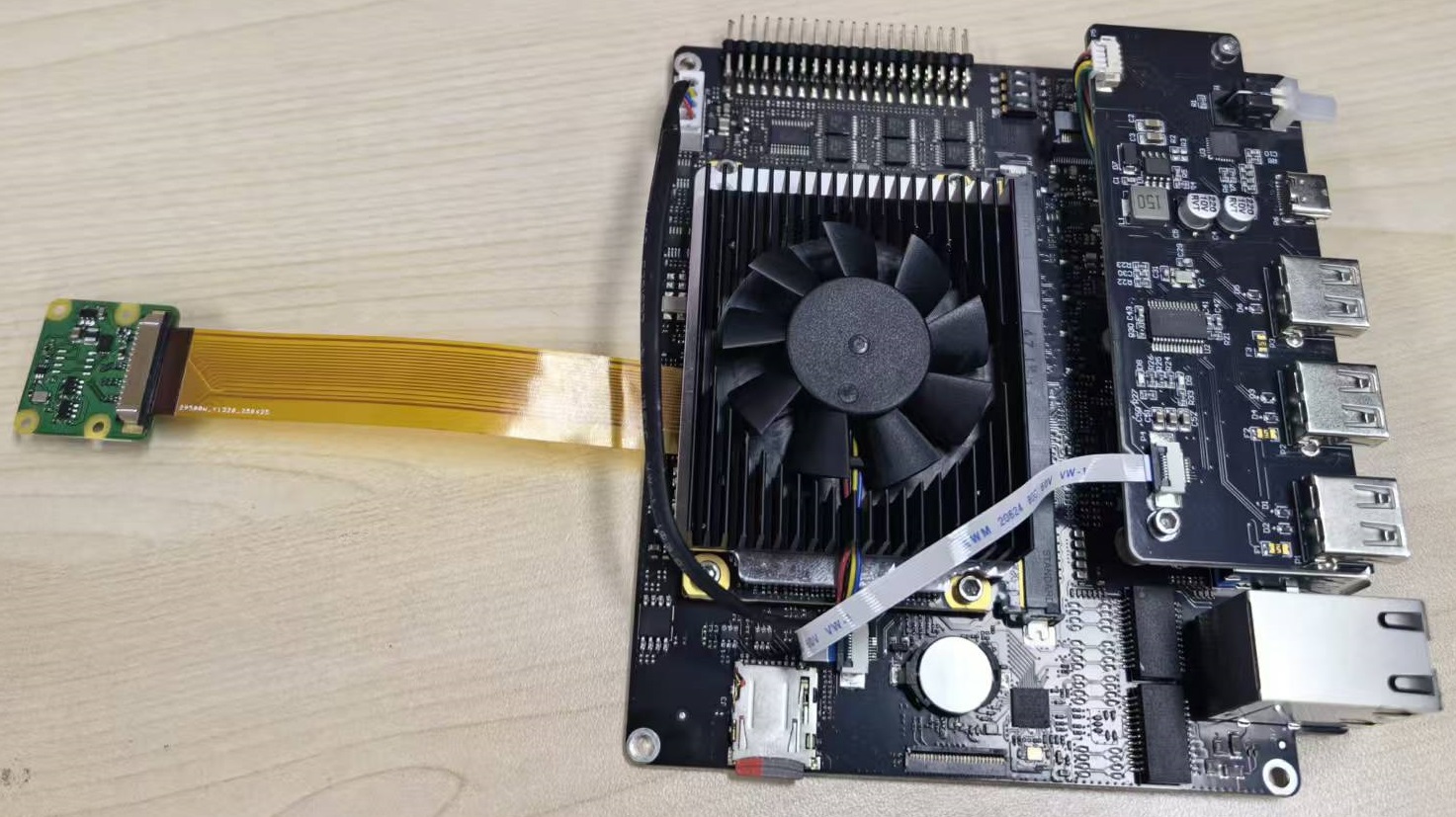

连接完成后的效果图
- 上电测试MIPI摄像头。
