HDMI接口

接口介绍​

开发者套件对外提供两个HDMI2.0接口，最大支持连接4K@60Hz分辨率设备。

接口示例​

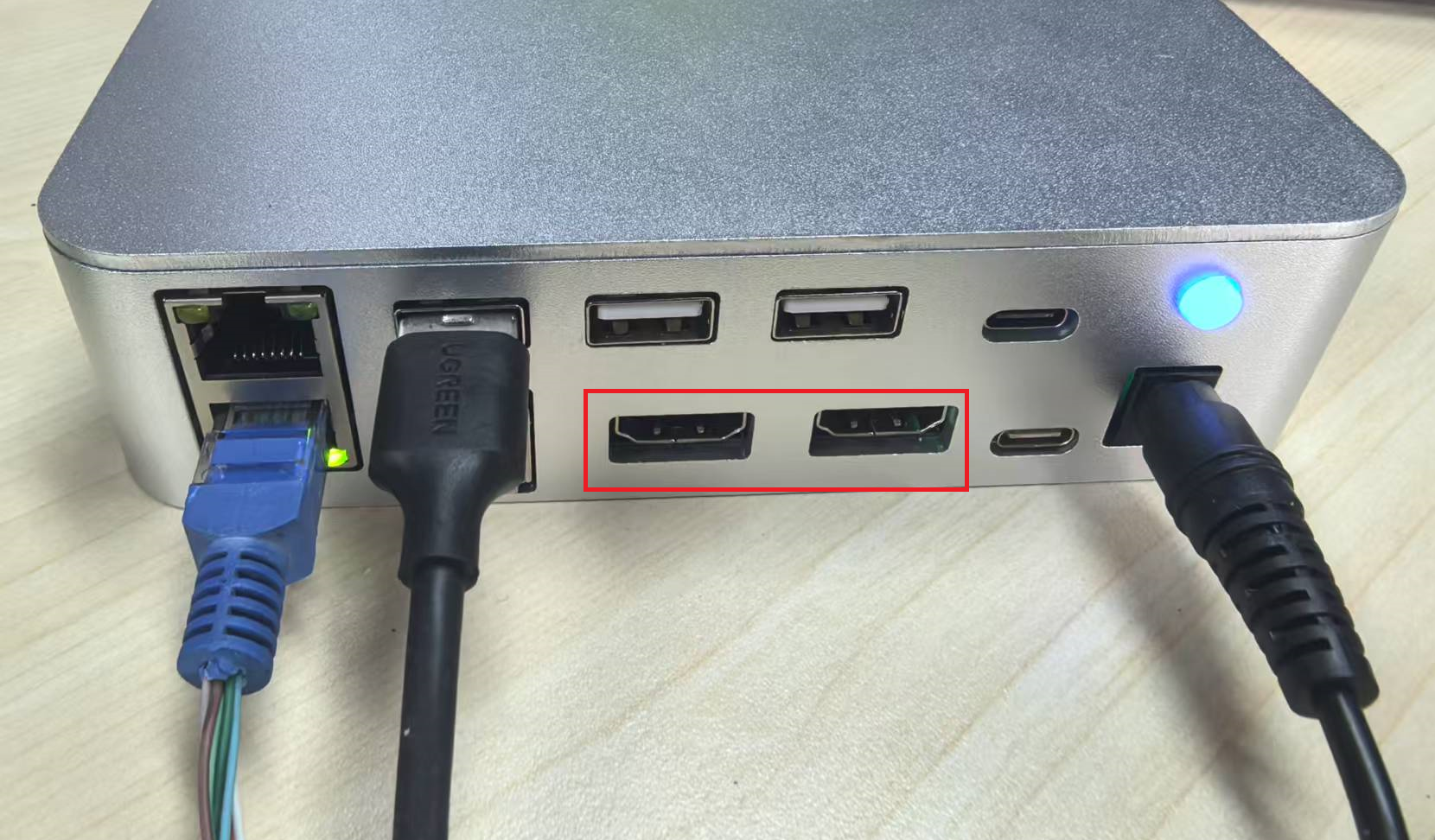

图1 HDMI接口
说明

图示HDMI接口，从左到右分别为HDMI接口0与HDMI接口1。HDMI0用于图形桌面系统连接显示器。当图形桌面系统关闭时，HDMI0和HDMI1可以用于NVR二次开发场景输出图片，当前只支持输出图片，后续软件版本升级后将支持输出视频。

调用示例​

如果开发者需要实现HDMI输出YUV图片的功能，可参考hdmi_gitee。

双屏应用​

  1. 准备
    2. 将设备两个hdmi接口均接上显示器，下载ascend_vdp_drm.ko到设备上。将ascend_vdp_drm.ko拷贝到设备指定目录，重启设备。

    cp ascend_vdp_drm.ko /lib/modules/5.10.0+

  2. 设置双屏同显

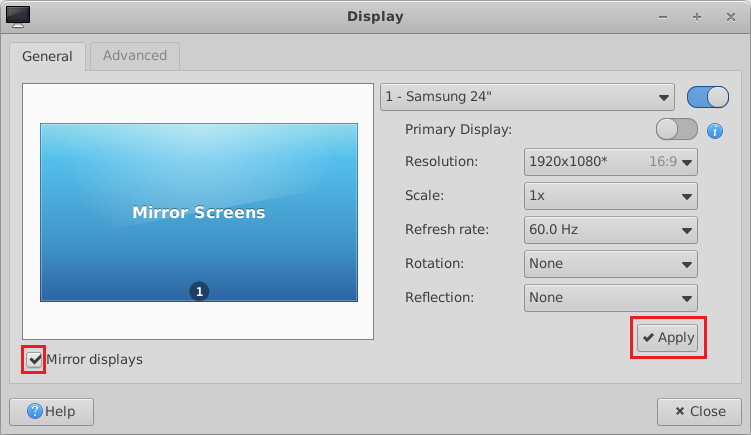

    3. 设备启动后进入桌面，在屏幕的左上角，点击 Applications->Settings->Display，按照下图进行选择，需要勾选“Mirror displays”，然后点击“Apply”按钮，应用生效，即可看到设备两个屏幕同显。

    图2 双屏同显

  3. 设置双屏异显

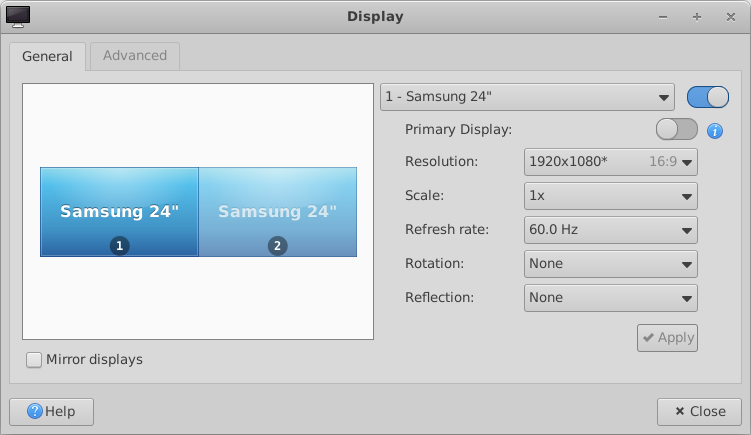

    4. 设备启动后进入桌面，在屏幕的左上角，点击 Applications->Settings->Display，按照下图进行选择，然后点击“Apply”按钮，应用生效，即可看到设备两个屏幕异显，鼠标和应用可在两个屏幕来回切换。

    图3 双屏异显
说明

以上设置可能导致自动休眠之后无法唤醒，可以通过设置关闭自动休眠功能解决上述问题。可以按照以下的步骤进行设置：

  1. 打开终端窗口，输入以下命令,然后按回车。

    systemctl mask sleep.target suspend.target hibernate.target hybrid-sleep.target

  2. 在终端窗口中，编辑/etc/systemd/logind.conf文件，输入命令

    vim /etc/systemd/logind.conf

    按i键，在文件的末尾增加以下内容。

    HandleLidSwitch=ignore
    HandleLidSwitchDocked=ignore
    HandleSuspendKey=ignore
    HandleHibernateKey=ignore
    IdleAction=ignore

    先按ESC键，再输入:wq，可以保存并退出。
    在终端窗口中，输入以下命令并按回车，使上述的修改生效。

    systemctl restart systemd-logind

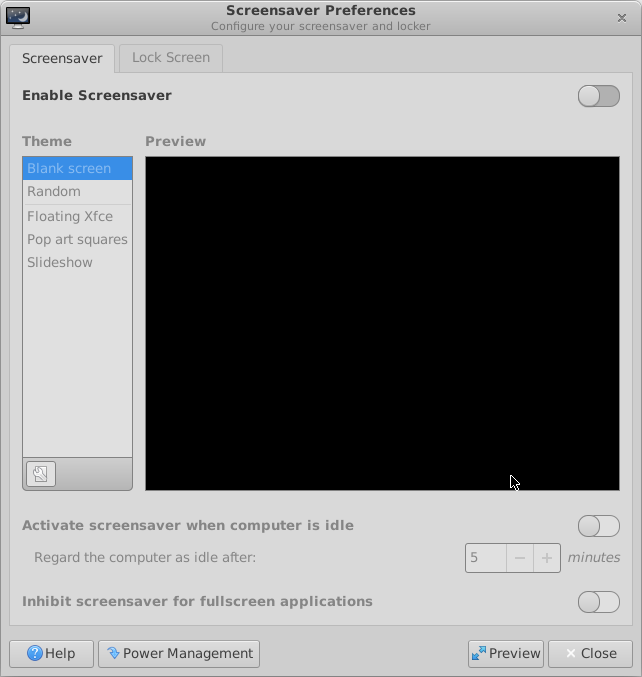

  3. 在桌面的左上角，选择Applications->Screensaver,在打开的Screensaver Preferences窗口中，点击 Screensaver 选项卡，进行如下图的设置；

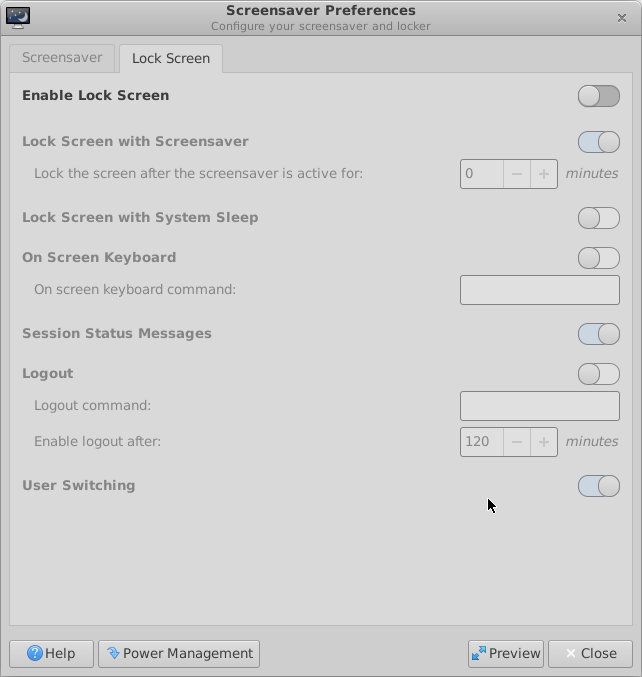

    点击 Lock Screen 选项卡，进行如下图的设置，然后点击Close按钮。

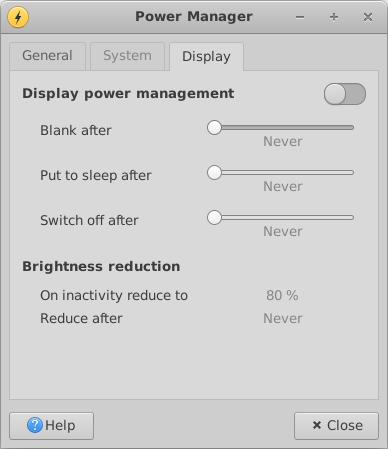

  4. 在桌面的左上角，选择Applications->PowerManager,在打开的Power Manager窗口中，点击 Display 选项卡，进行如下图的设置，然后点击Close按钮。

  5. 重启启智01。
