红外模块

1.使用一根type-C转USB线，将启智01上方的type-C口与电脑的USB口相连。
2.使用杜邦线将启智01排针的，第1、15、16、39引脚（最左下角是第1针脚，下面一排的针脚是奇数，上面一排的针脚是偶数）与红外板对应的引脚相连。红外板引脚与启智01引脚对应的连接关系如下表

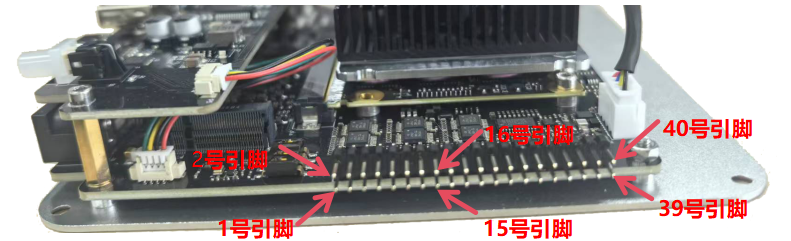

图2：启智01的引脚说明

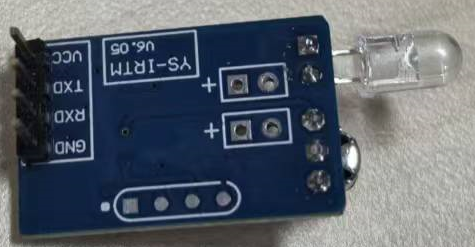

图3：红外板

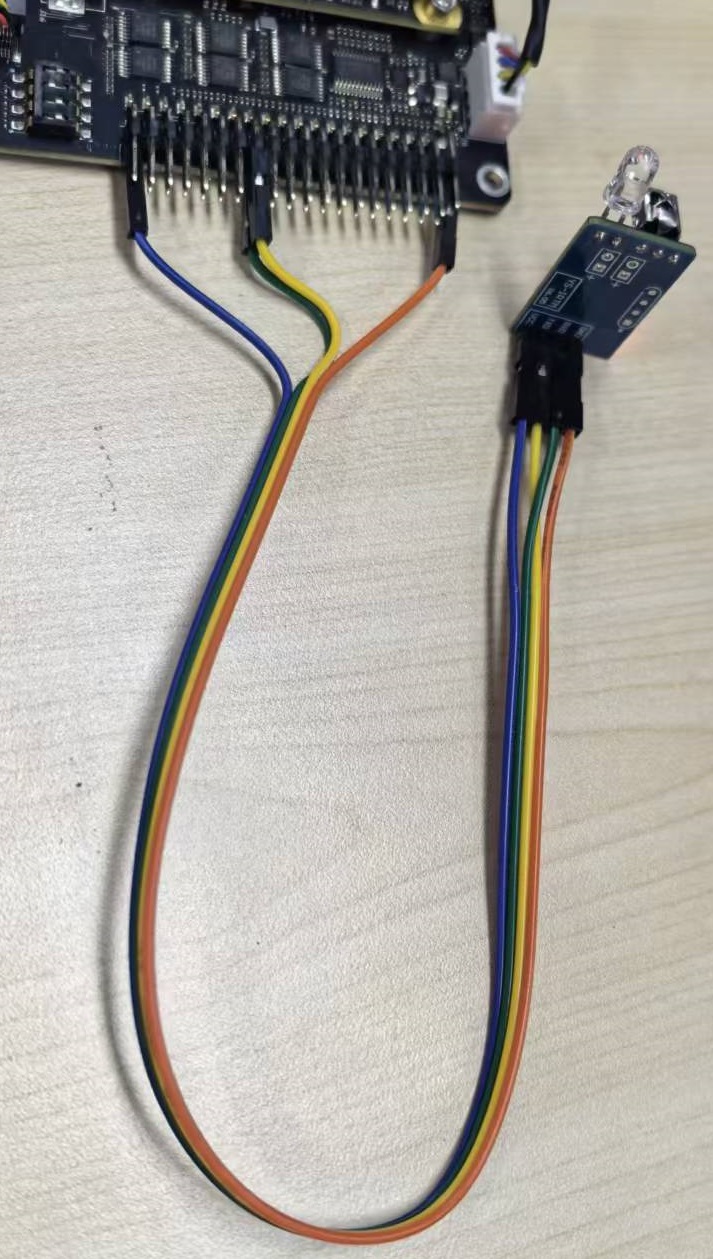

图4：串口1与红外板的连接图

3.在电脑端，使用Xshell以串口的方式连接启智01，使用串口1连接的红外板，鸿蒙系统启动后，按回车，出现#后输入以下命令后，然后可以使用电视遥控器测试红外命令的接收情况。

microcom -s 9600 /dev/ttyAMA1

说明

(1). 如果使用串口2连接的红外板，鸿蒙系统启动后，按回车，出现#后需要输入microcom -s 9600 /dev/ttyAMA2命令。

(2). 如果使用串口3连接的红外板，鸿蒙系统启动后，按回车，出现#后输入输入microcom -s 9600 /dev/ttyAMA3命令。

4.红外板接收到红外信号后，在Xshell的控制端会显示一个乱码，表示已接收该信号（如果需要以十六进制显示需要专用的软件进行解析）。
