制卡(NVMe硬盘)与启动

制卡前准备​

  • 准备USB 转Nvme硬盘读取器（PCIe【NVMe-6/10Gbps】支持M-Key和B&M-Key接口）
  • 将Nvme硬盘插入硬盘读取器，并将硬盘读取器插入PC。

  • 如果用户已烧录老版本镜像并在开发者套件运行，硬盘中已存在有价值的数据或应用文件，现在需要烧录新版本镜像，可以参考Windows与开发者套件的文件传输将数据或文件下载到PC，待烧录新版本镜像的硬盘在开发者套件启动运行后，再将数据和文件上传到开发者套件。

烧录镜像​

  1. 单击下载链接，下载待烧录的镜像文件，文件默认保存在“Downloads”路径下。
    稳定版最新版

    • Ubuntu 22.04版本镜像：
      SHA256: C6DA0B9E6EA632A09187777E896A8ED50C42DF1A1688954DCA7E861D865756A4
      下载链接
      百度网盘下载链接

    • OpenEuler 22.03版本镜像：
      SHA256: B8367C7CF8BFD833AF4E5324FB212A2174541E62B64683E118F9EEF2DEFD2F29
      下载链接

    • Ubuntu 22.04版本镜像-260104：
      SHA256: 4FB12E75F4EE9147A265617C3C313E7DE8E6CD67BDBD8CF19B2B5C29FA2B3037
      下载链接

    • OpenEuler 22.03版本镜像-20251122：
      SHA256: 9DCF66A1DD2B50D46E00B96655A854731D6B6448C335F7F52FFCD06B0C287A76
      下载链接

    • OpenHarmony 5.0.3版本镜像-20251106：
      SHA256: 9AE320BF10C2076A4865444D154C3812ACBE81C43252F65FF3F7D1DA175DD000
      下载链接

    注： 获取SHA256值的方法是：启动PowerShell,执行命令Get-FileHash -Path .\镜像名称 -Algorithm SHA256，例如：Get-FileHash -Path .\BJJC-Atlas-QiZhi01-Ubuntu-250531.img.xz -Algorithm SHA256

  2. 单击下载链接，使用浏览器下载镜像烧录软件。

    浏览器下载软件默认保存在Downloads目录下。

  3. 完成下载后，双击balenaEtcher-x.x.x.Setup.exe文件(x.x.x表示当前的版本号，如：2.1.0)，在桌面自动创建了快捷方式，可以看到软件图标已经显示在桌面上。
    图1 应用图标

  4. 单击软件图标，进入镜像烧录软件。
    图2 软件界面

    1. 单击“从文件烧录”按钮，选择1下载的镜像，如下图所示。
      图3 选择镜像

    2. 单击“选择目标磁盘”按钮，选择插入的NVME硬盘（名称根据NVME硬盘品牌型号各有不同），如下图所示。

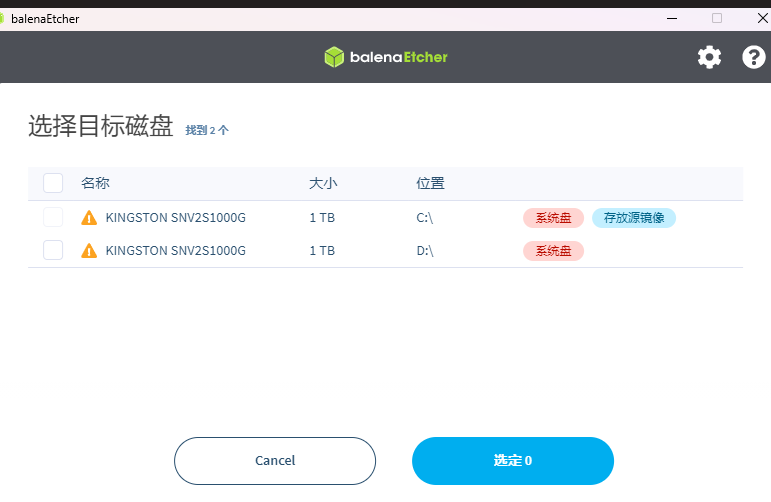

      图4 选择设备

      说明

      请区分电脑自带硬盘和烧录硬盘型号，防止烧录错误导致文件丢失或系统崩溃。

    3. 选择插入的读卡器设备后，单击“选定”按钮，如下图所示。
      图5 已选择设备

    4. 单击“现在烧录”按钮，进入烧录界面，等待烧录完成，如下图所示。
      图6 开始烧录

    5. 烧录完成后，等待验证完成，如下图所示。
      图7 开始验证

    6. 验证完成后，跳转至下图所示界面时，表示镜像烧录完成。
      图8 验证完成

设置以硬盘方式启动​

  1. 首先插入烧录Ubuntu镜像的SD卡正常进入启智01系统，并上电进行开机进入系统。
    Ubuntu 22.04版本镜像：下载链接

  2. 将下载的Ascend-hdk-310b-npu-firmware-soc_7.5.0.2.220-bjjc-mixed.run固件升级文件拷贝到U盘中并插到启智01主机。
    固件升级文件：下载链接

  3. 按照下图所示，将显示器、鼠标、键盘、电源线接入开发者套件，显示器必须接入开发者套件HDMI接口0（如下图所示）。

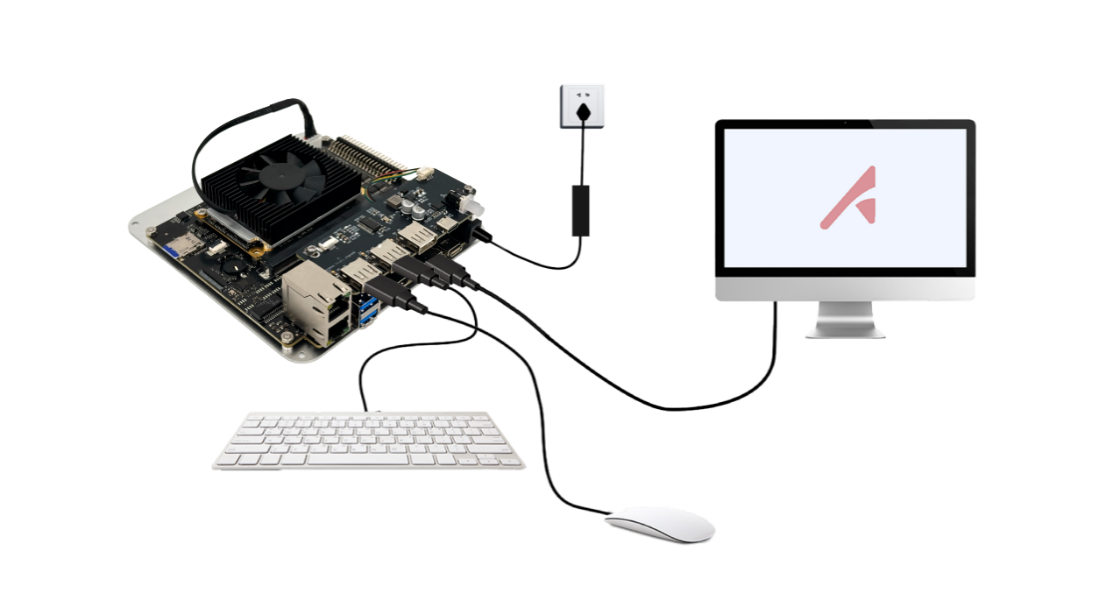

    图9 本机显示连线

  4. 开发者套件上电后，D3、LED1、LED3指示灯会依次绿色常亮，表示启动正常（如图4中红框标识的指示灯）。等待约1分钟即可远程登录；若启动时间过长可参见优化启动时间。

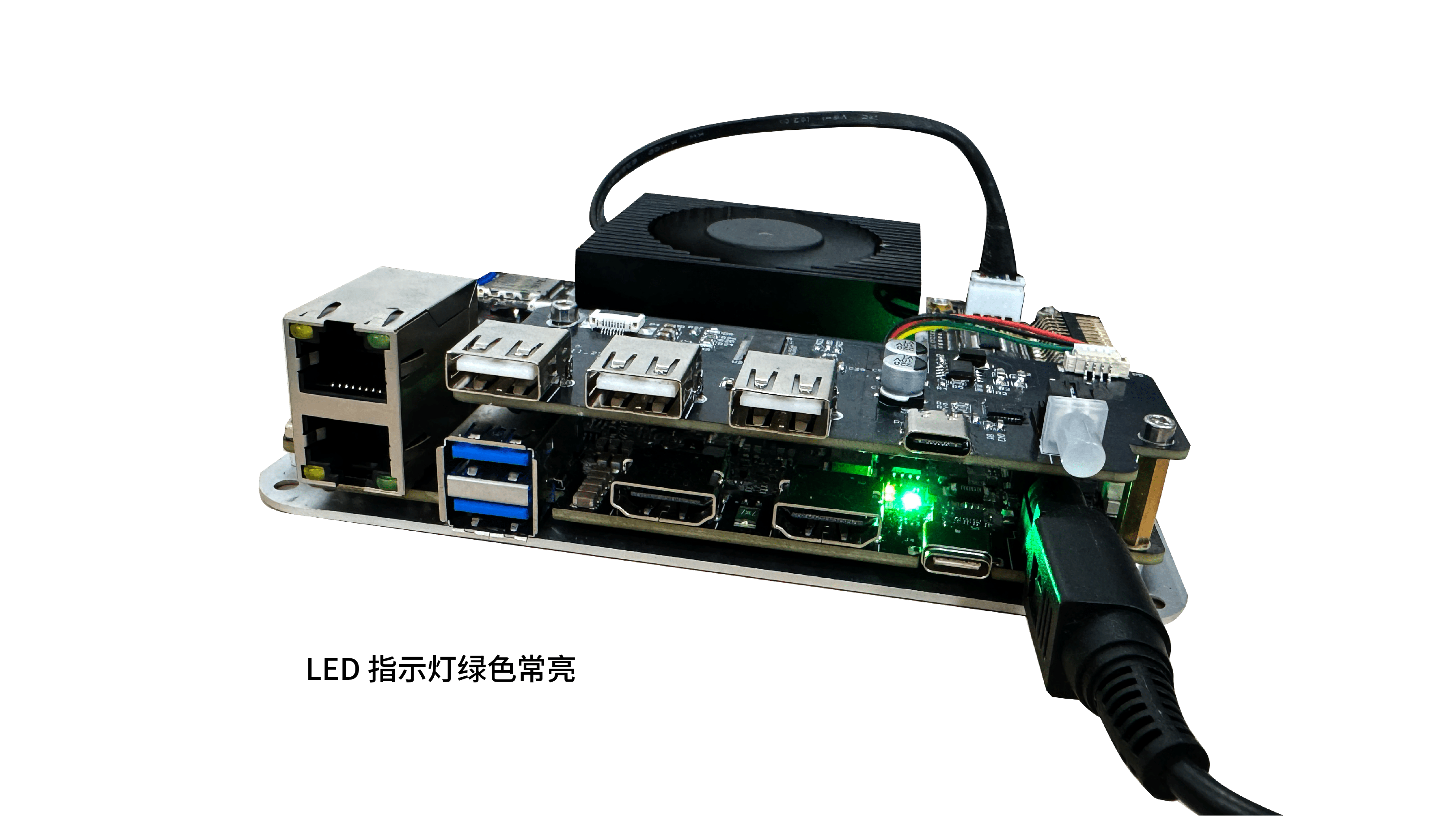

    图10 开发者套件正常状态

  5. 输入HwHiAiUser用户名登录密码（默认为Mind@123）登录开发者套件，进入主界面点击U盘卷标进入U盘目录。

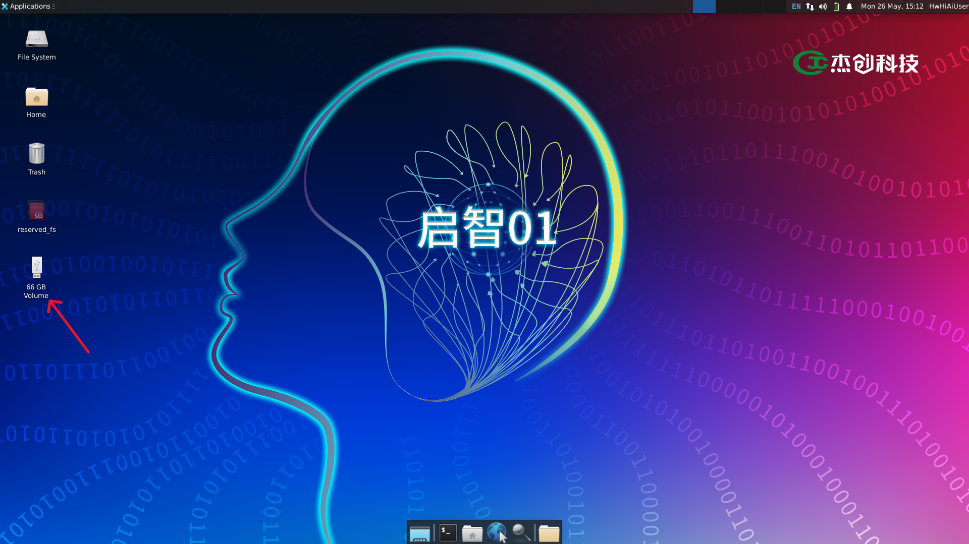

    图11 开发者套件桌面

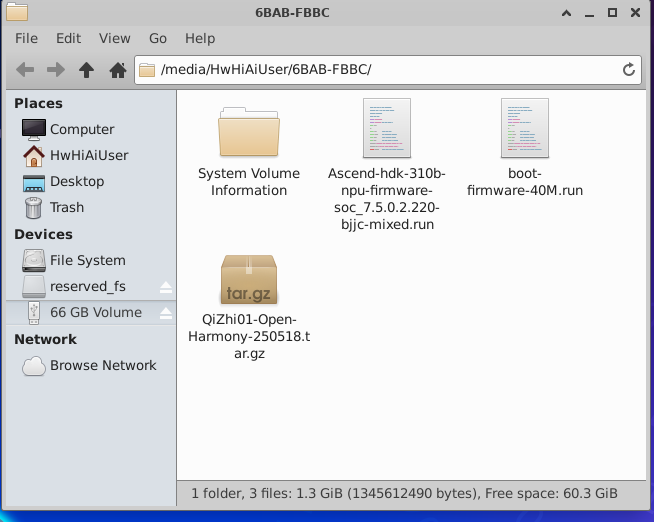

    图12 U盘目录文件夹

  6. 在文件夹中的空白区域，点击鼠标右键，在弹出的菜单中选择Open Terminal Here菜单项，可以打开终端页面。

  7. 打开终端页面，切换为root用户（密码：Mind@123）如下图所示

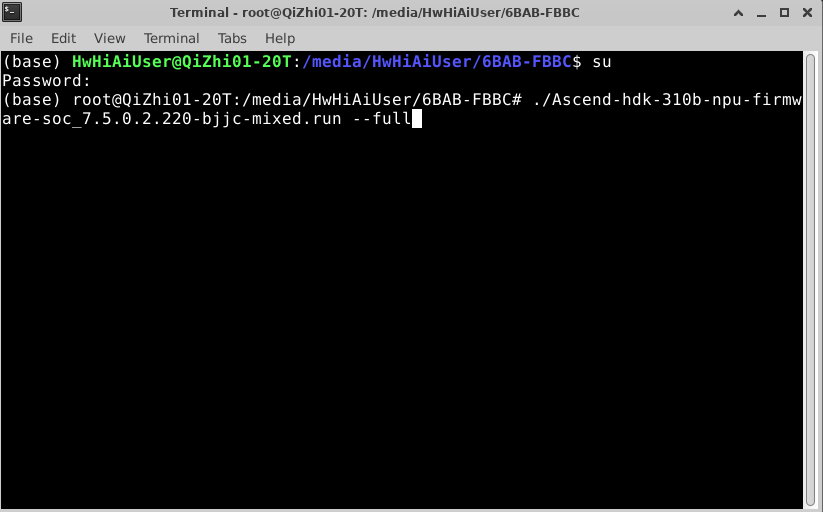

    图13 切换root用户

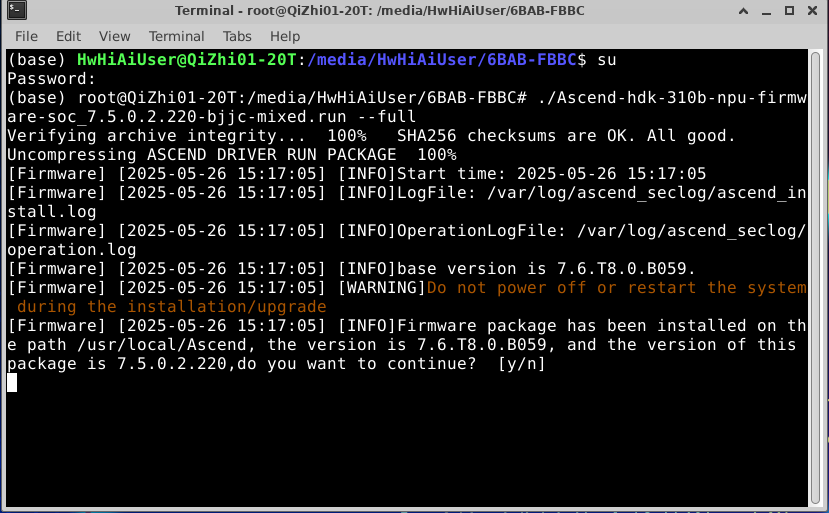

  8. 在终端中输入./Ascend-hdk-310b-npu-firmware-soc_7.5.0.2.220-bjjc-mixed –full命令并按回车，提示：do you want to continue?[y/n]时，输入y 继续执行。

    图14 执行命令输入y继续

  9. 烧录过程中严禁断电、热插拔、开关机等操作，否则会导致板卡无法正常启动。

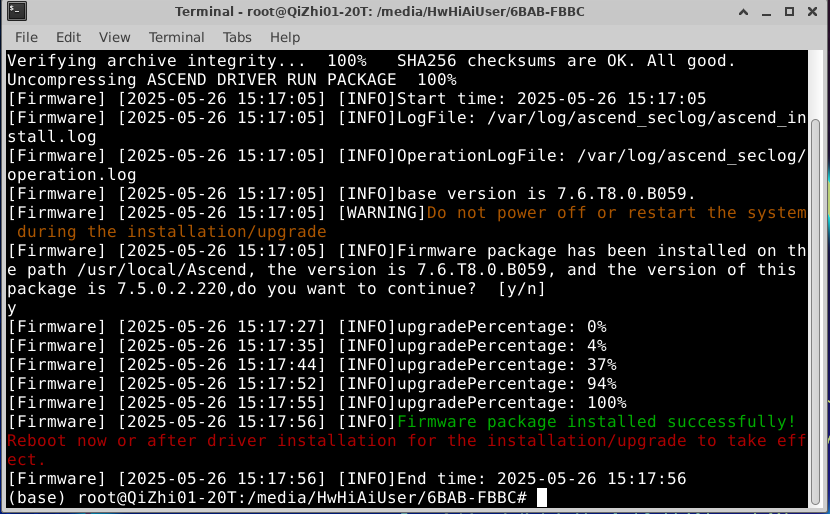

    图15 命令执行完毕，当用户可再次输入命令时，此时重启板卡（reboot）让其生效即可

  10. 烧录完固件后，板卡断电并拆卸启智01接口拓展板、弹出Micro SD卡，将Nvme硬盘插入开发者套件的Nvme插槽，并确保完全推入插槽底部并拧螺丝。

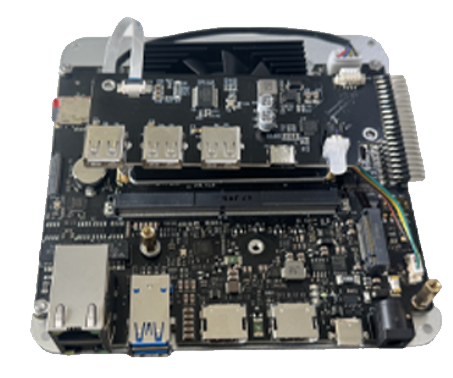

    图16 拆卸启智01接口拓展板

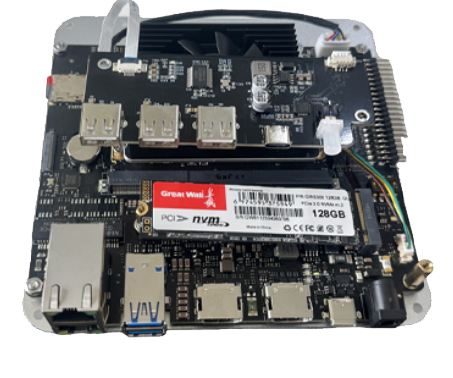

    图17 将Nvme硬盘插入开发者套件的Nvme插槽

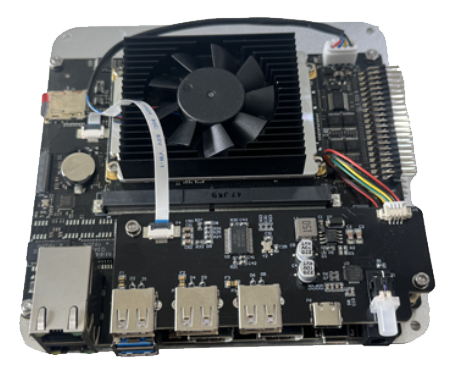

    图18 安装启智01接口拓展板

  11. 请确保开发者套件的拨码开关1、2、3、4的开关值如表1所示，如果不是如表1所示，需要按要求调整，否则将无法从NVME硬盘读取镜像启动开发者套件。

    表1 拨码开关1，2，3与4的真值表

    拨码开关1的拨码方向开关2的拨码方向开关3的拨码方向开关4的拨码方向启动介质系统保护（开关1）
    OFFOFFOFFONNVME硬盘读写模式
    须知

    • 开发者套件首次上电启动登录后，会进行固件版本检查，若与镜像内驱动版本不符会进行自动升级，1分钟内请勿下电，升级固件（大约1分钟）后系统自动重启（升级固件期间显示器会闪屏显示，重启期间会显示黑屏，直到开发者套件启动运行后显示正常），重启后即可正常登录使用。

    • 开发者套件上电后请勿插拔NVME硬盘。
