外观结构

外观图​

开发者套件采用紧凑的结构设计，外观如图1所示。

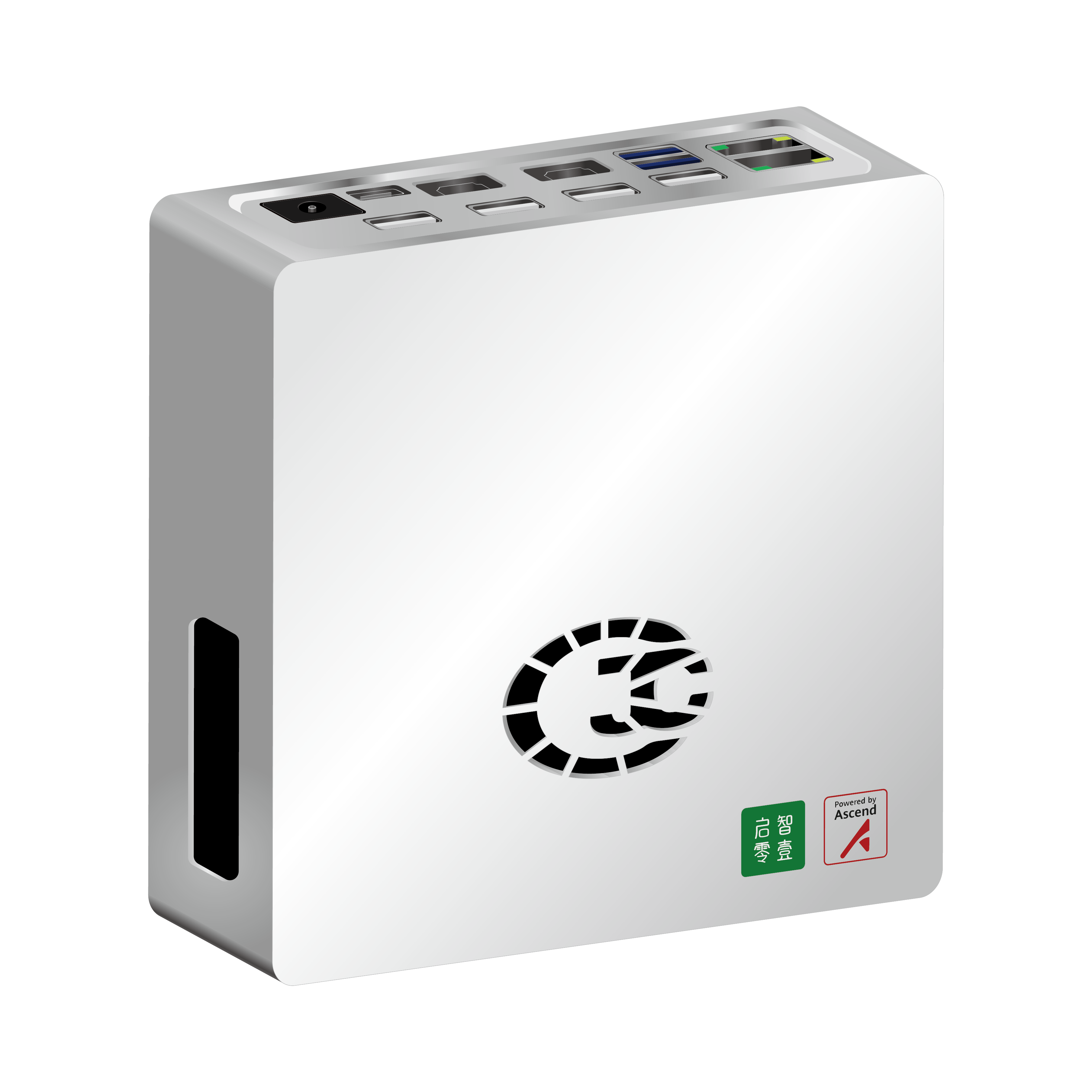

图1 外观图

尺寸图​

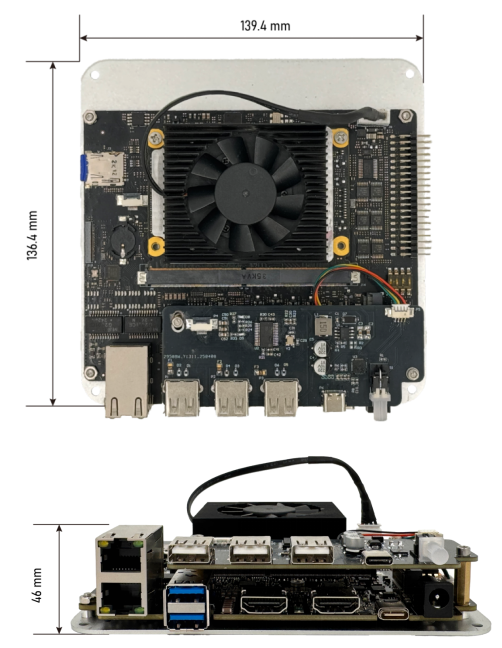

图2 尺寸图（单位：mm）

接口与按键说明​

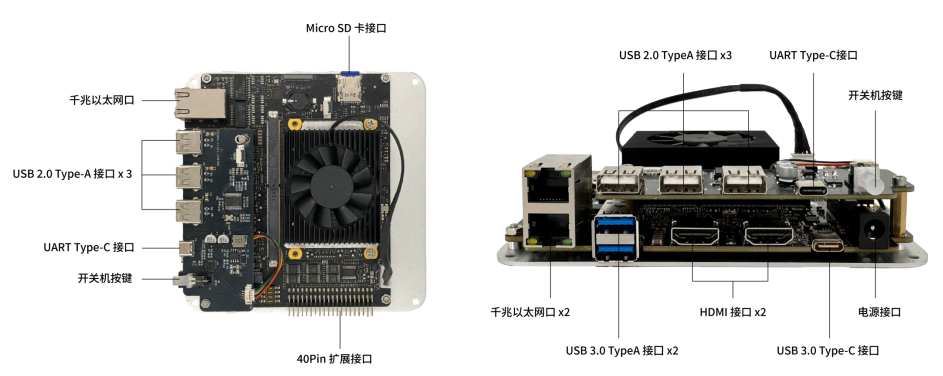

图3 接口与按键说明1
图4 接口与按键说明2

1

千兆以太网口 x2

2

USB 3.0 Type-A接口 x2

3

USB 2.0 Type-A 接口 x3

4

HDMI 接口 x2

5

UART Type-C 接口

6

USB 3.0 Type-C接口

7

开关机按键

8

电源接口

9

Micro SD 卡接口

10

40Pin 扩展接口
